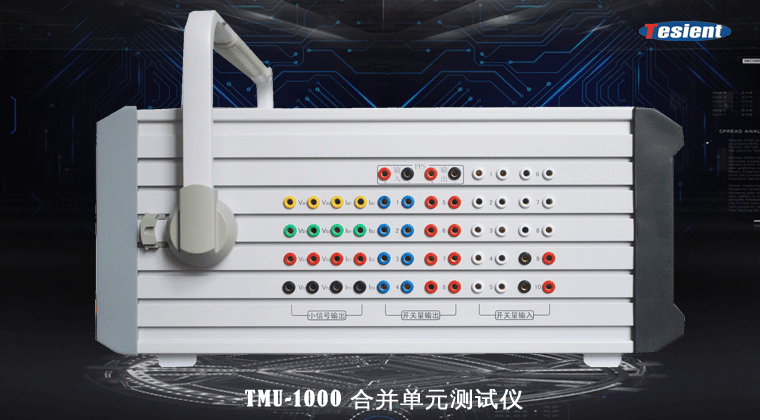

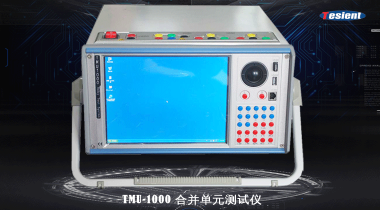

TMU-1000合并單元測試儀
功能描述：1、?MU采樣精度測試：測試合并單元的采樣精度，包括幅值、頻率、相位。合并單元的輸入端會對輸入的模擬量進行采樣，所以采樣的精度是合并單元重要指標，運行前或檢修時需要進行測試校正。2、MU采樣延遲測試：測試合并單元的AD采樣延遲和對采樣數據的處理延遲。
- 類型： 合并單元測試儀
儀器配置：6路電壓源+6路電流源；10路開入，8路開出，內置10.4＇顯示屏
選型表：
TMU-1000B | 6V+6I |
TMU-1000D | 4V+3I |
| 功能描述：
1. MU采樣精度測試：測試合并單元的采樣精度，包括幅值、頻率、相位。合并單元的輸入端會對輸入的模擬量進行采樣，所以采樣的精度是合并單元重要指標，運行前或檢修時需要進行測試校正。
2. MU采樣延遲測試：測試合并單元的AD采樣延遲和對采樣數據的處理延遲。電流電壓從合并單元的輸入端到合并單元的輸出端，除了額定延遲時間外還有合并單元本身的處理延遲，屬個體特性，需進行測試。
3. MU輸出報文測試：該項功能主要是測試合并單元輸出的9-2和GOOSE報文，檢測報文的完整性、丟包、重號、跳變、失步、品質異常、離散度異常等。能在線實時告警并記錄，能離線分析記錄下來的報文。
4. MU時鐘精度測試：該項測試分為對時精度測試和守時精度測試。
5. MU電壓切并測試：通過發送GOOSE信號給MU測試其電壓并列和切換功能是否正常。
6. 離線分析PCAP格式報文：可以對我們自己或者任意第三方記錄的MU輸出報文進行離線分析，包括離散度、完整性、波形等等。
| 技術參數：
1. 交流電流源
A． 通道數：6路
B． 幅值（RMS）：6*（0～15A）/相，或6*（0～30A）/相
C． 分辨率：1.0mA
D． 精度：≤0.05%(0.2A～30A)
E． 頻率：靜態：0～1000Hz
動態：0～3000Hz
分辨率：0.001Hz
精度：≤0.001Hz
F． 諧波畸變率：≤0.2%
G． 響應速度：<100μs
H． 帶載能力：
電流值 | 5A | 15A | 30A |
功率 | ≥75VA | ≥225VA | ≥520VA |
I． 輸出時間：
電流值 | ＜10A | 10～15A | 20～30A |
時間 | 長時間 | ≥300S | ≥20S |
2. 直流電流源
A． 通道數：6路
B． 幅值：6*0～±20A/相
C． 分辨率：1.5mA
D． 精度：≤0.5%
E． 紋波系數：≤0.5%
F． 帶載能力：
電流值 | 5A | 20A |
功率 | ≥75W | ≥300W |
G． 輸出時間：
電流值 | ＜10A | 10～20A |
時間 | 長時間 | ≥100S |
3. 交流電壓源
A． 通道數：6路
B． 幅值（RMS）：6*0～125V/相
C． 分辨率:4mV
D． 精度：≤0.05%（5～125V）
E． 頻率：靜態：0～1000Hz
動態：0～3000Hz
分辨率：0.001Hz
精度：≤0.001Hz
F． 諧波畸變率：≤0.2%
G． 響應速度：<100μs
H． 帶載能力：
電壓值 | 57.735V | 125V |
功率 | ≥30VA | ≥80VA |
I． 輸出時間：
電壓值 | 0～125V |
時間 | 長時間 |
4. 直流電壓源
A． 通道數：6路
B． 幅值：6*0～±176V/相
C． 分辨率：6mV
D． 精度：≤0.5%
E． 紋波系數：≤0.5%
F． 帶載能力：
電壓值 | 110V | 176V |
功率 | ≥50W | ≥80W |
G． 輸出時間：
電壓值 | 0～176V |
時間 | 長時間 |
5.小信號輸出
A． 通道數：12路
B． 幅值（RMS）：AC:12*0～7.07V/相;DC:12*(-10V～+10V)/相
C． 最大輸出電流10mA
D． 分辨率：250μA
E． 精度：≤0.05%
F． 幅頻變化：≤±0.1%～0.5%（0～1000Hz）
G． 諧波畸變率：≤0.05%
6.交流電流電壓源同步時間：≤10μs
7.交流電流電壓源相位控制
A. 變化范圍：-360°～+360°
B. 分辨率：0.05°
C. 精度：≤0.2°
D. 合閘角控制范圍：0°～+360°
E. 合閘角分辨率：0.05°
F. 合閘角精度：≤0.2°
8.開關量輸入輸出
A.開關量輸入
數量：10對
輸入特性：自動識別空接點和帶電位，10～250VDC
分辨率：10μs
最大測量范圍：0.00001～999,999.999S
時間精度：≤0.1%
B.開關量輸出
數量：8對
類型：空接點
繼電器開出數量：4對
交流斷開能力：5A，250VAC
直流斷開能力：0.5A,250VDC
快速開出數量：4對
直流斷開能力：0.1A,350VDC
9.接口
以太網接口
LC光以太網口：8對（一收一發為一對），用于IEC618509-1/2/GOOSE收發， 可以靈活配置。
以太網接口：10/100Mbit，2個光串口
9個（8個用于FT3輸出，1個用于FT3接收。）
同步接口
內置GPS：1個（SMA接頭）
光B碼接口：1個（ST接口）
電PPS輸入接口：1個
10.其它
A． 供電電壓范圍：110～265VAC/110V～220VDC
B． 供電電壓頻率：45～65Hz
C． 使用溫度：-20～+70℃
D． 重量：15Kg
E． 尺寸：365*200*450mm
F． 接口：網口（用于聯機）；USB口（用于軟件升級、報告傳送及USB鼠標、鍵盤接口）
