| 產品概述：

成都天進儀器有限公司研制的MF3000光數字繼電保護測試儀（非工控型MF3000A和工控型MF3000B）適用于符合IEC 61850 規范的全數字化變電站，不僅能夠輸出基于IEC 61850-9-2LE、IEC60044-7/8 的采樣值報文，同時能夠接收和發送GOOSE 報文。

開放協議，SMV 及GOOSE 報文均支持靈活配置，實現與任何廠家產品的無縫聯接。除基于IEC 61850 的數字輸出外，測試儀還可以輸出0~7V 的小信號模擬量，同時測試儀支持硬開入開出，滿足數字化變電站中低壓保護裝置的測試需要。

數字輸出和模擬輸出、硬開入開出和GOOSE 的多種組合，通過簡單的配置即可實現，針對各種輸入輸出方式的繼電保護裝置，測試儀均可提供測試解決方案。即使在輸出40mV 時仍能保持極高的精度，總體輸出精度滿足0.05 級要求。模擬過程層設備異常，靈活設置通道品質因數、采樣丟幀丟點等，為考核間隔層IED在過程層設備異常情況下的反應是否正確提供詳盡的解決方案。

| 功能特點：

1、整合光數字測試和小信號模擬量測試功能，并可外接電流電壓功放；

2、支持10路獨立符合IEC60044-8（FT3）規范的采樣值（SMV）報文輸出，1路輸入；支持同步/異步傳輸方式，支持多種傳輸速率；

3、支持8組符合IEC61850-9-2規范的采樣值（SMV）報文輸出，采樣點等間隔輸出，完全滿足國網的最新標準；

4、支持12組GOOSE輸出，8組GOOSE輸入,可以配置在任意光口；

5、可自動偵測光數字信號，實現對SMV、GOOSE信息的自動配置；

6、具備虛端子測試功能；

7、具有報文示波功能，可接收并解析符合IEC61850-9-2規范的采樣值（SMV）報文，GOOSE報文，實現裝置輸出的自環測試；同時可接收合并單元（MU）或其他IED設備發出的光數字信號，實時顯示其波形、幅值、角度和頻率；

8、具有強大的報文記錄、報文在線告警和離線報文分析功能；

9、支持多組GOOSE 報文接收或發送；

10、SMV與GOOSE的收發光口可任意配置，既可配置為同光口收發，也可配置為獨立收發；

11、完整解析保護模型文件（ICD，CID，SCD等文件），實現電流電壓通道選擇、比例系數、ASDU數目、采樣率、GOOSE信息等的自動配置，簡單方便地實現保護測試，提高工作效率；

12、可進行丟幀、失步、飛點、錯序、置品質位無效、錯值測試等報文測試功能；

13、具有GPS、IRIG-B、IEEE1588同步對時功能；

14、具備備自投裝置調試功能；

15、12路獨立的模擬小信號輸出，可兼容測試各種接受電子式互感器信號的保護；或者連接各種品牌的功率源，進行普通保護與數字化保護的對比測試；

16、8對開入量，4對通用開出量，4對快速開出量，GOOSE信息報文，實現保護的完整閉環測試；

17、軟件測試功能豐富，能夠?qū)€路保護、母線保護、變壓器保護、發變組保護等各種微機保護裝置以及備自投等裝置進行測試；

18、支持標準的COMTRADE格式波形回放

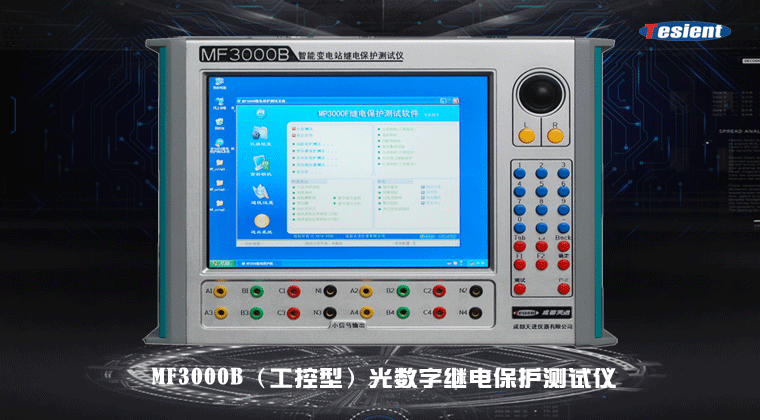

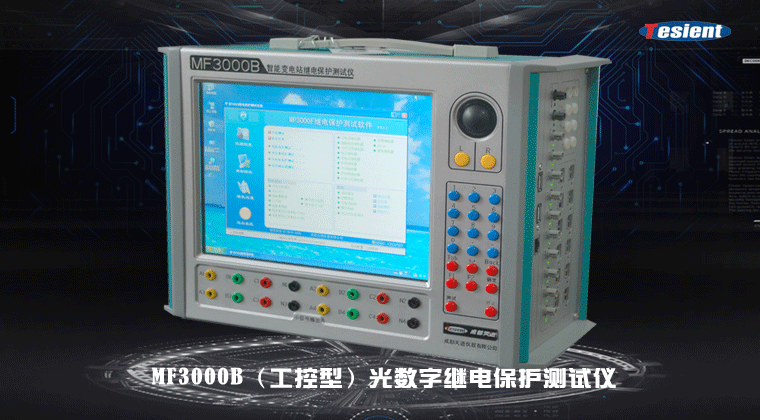

MF3000B（工控型）光數字繼電保護測試儀

| 技術參數：

外設接口

以太網接口：10/100Mbit，2個

光網口：100Mbit ，8對（選配12對）（分別用于IEC61850-9-2采樣值接口、GOOSE、IEEE1588收發接口）

光串口：11個（10個用于FT3輸出，1個用于FT3接收）

同步接口：

內置GPS：1個（SMA接頭）

光B碼接口：1個（ST接口）

模擬小信號電壓源

A.12路電壓信號源：AC:12*0～7.07V/相 ； DC: 12*(-10V～+10V)/相

B.精度：誤差≤0.05%； 分辨率：215μV； 噪聲幅度：＜1mV

C.模擬小信號電壓源輸出頻率：

  范圍： 0～1000HZ； 精度：誤差＜0.001HZ； 分辨率：0.001HZ

D.模擬小信號電壓源相位：

  范圍: ±360o； 精度：誤差＜0.2o； 分辨率：0.05o

E.數字量輸出通道：

  數量：24路（12路電壓+12路電流）

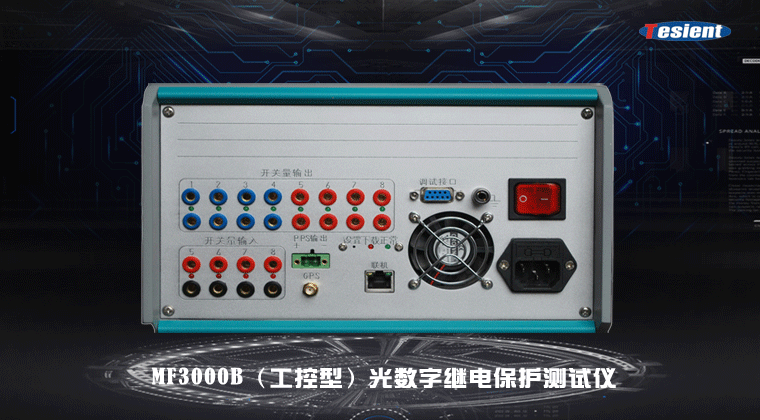

MF3000B（工控型）光數字繼電保護測試儀

光纖傳輸網（光以太網口）

A.傳輸網絡：100Base-FX (100M全雙工光纖網絡)

B.傳輸端口：8對標準LC接口(12對選配)，可任意配置為9-2的SMV發送端或GOOSE發送接收端。

C.傳輸介質：50/125μm 或 62.5/125μm 橘紅色多模光纖，波長1310nm。

D.有效傳輸距離：＞1公里

E.傳輸指示：LED動態指示傳輸狀態

FT3傳輸網（光串口）

A.傳輸網絡：實時快速單向光纖傳輸網絡，速度可配置

B.數量：11個(10個用于FT3輸出，1個用于FT3接收。)

C.傳輸介質：62.5/125μm橘紅色多模光纖，波長850nm。

D.有效傳輸距離：＞1公里

E.傳輸指示：LED動態指示傳輸狀態

同步接口：

內置GPS：1個（SMA接頭）

光B碼接口：1個（ST接口）

開關量輸入

數量： 8對

特性：可接空節點及帶電位接點（0～250VDC）

開關量輸出

數量：8對； 4對通用開出量（空接點）； 4對快速開出量

其它

A． 供電電壓范圍：110～265VAC/110V～220VDC

B． 供電電壓頻率：45～65Hz

C． 使用溫度：-20～+70℃

D． 重量：5Kg

E． 尺寸：255*165*360mm

F． 接口：網口（用于聯機）；USB口（用于軟件升級、報告?zhèn)魉图癠SB鼠標、鍵盤接口）
