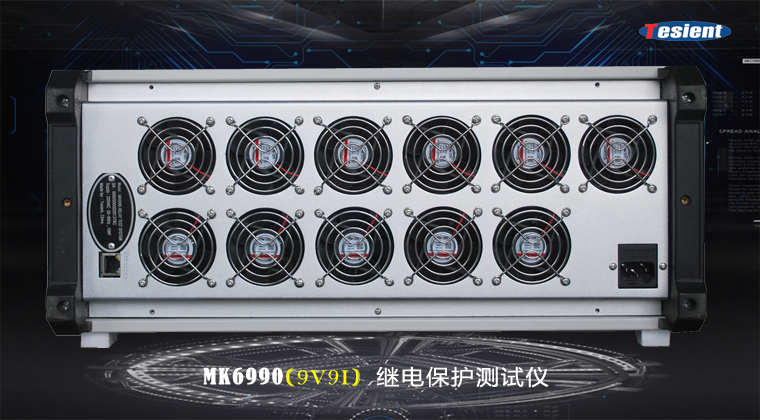

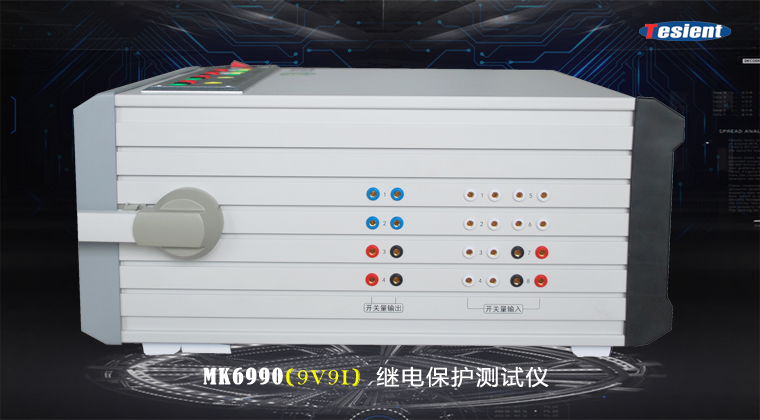

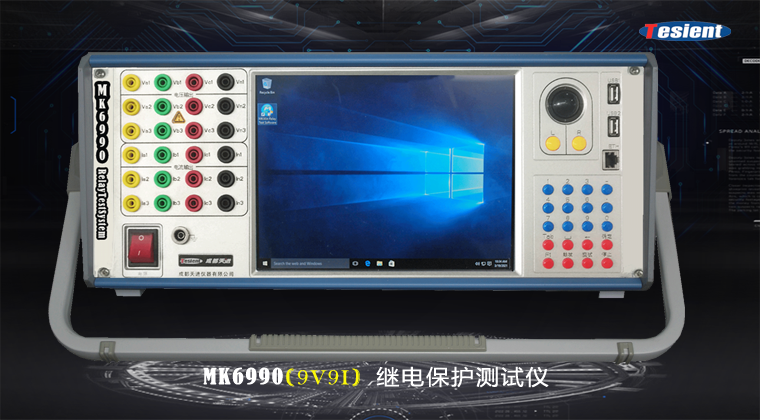

MK6990繼電保護測試儀
| MK6990儀器配置：9路電壓源+9路電流源+1路輔助直流（選配）；8路開入（10路開入選配），4路開出（8路開出選配），內置10.4＇顯示屏
- 類型： 模擬測試儀，型號配置： 9路電壓源+9路電流源+1路輔助直流源
| MK6990儀器配置：
9路電壓源+9路電流源+1路輔助直流（選配）；8路開入（10路開入選配），4路開出（8路開出選配），內置10.4＇顯示屏
選型表
型 號 | 配 置 |
MK6340 | 4V3I（輔助直流選配） |
MK6660 | 6V6I（輔助直流選配） |
MK6690 | 9V6I（輔助直流選配） |
MK6990 | 9V9I（輔助直流選配） |
| 產品特點：
冗余備份：三組電流源、三組電壓源完全獨立
高采樣率，每周波2000點
大容量高速存儲器：滿足高采樣率故障波形更長時間回放
所有通道能夠同時輸出
獨有的測試方案功能
9路電流源實現變壓器三側差動試驗
帶10.4寸顯示屏，可脫機也可以聯機操作
| 技術參數：
1.交流電流源
A． 通道數：9路
B． 幅值（RMS）：9*0～30A/相
C． 分辨率：0～0.3A：0.01mA；0.3～3A：0.1mA；3～30A：1.0mA
D． 精度：≤0.1% （0.05A～30A）
E． 頻率：靜態:0～1000Hz
動態:0～3000Hz
分辨率：0.001Hz
精度：≤0.001Hz
F． 諧波畸變率：≤0.2%
G． 響應速度：<100μs
H． 帶載能力：
電流值 | 5A | 30A |
功率 | ≥75VA | ≥520VA |
I． 輸出時間:
電流值 | ＜10A | 10～20A | 20～30A |
時間 | 長時間 | ≥100S | ≥20S |
2.直流電流源
A． 通道數：9路
B． 幅值：9*0～±20A/相
C． 分辨率：0～0.3A：0.015mA；0.3～3A：0.15mA；3～20A：1.5mA
D． 精度：≤0.5%（0.05A～20A：）
E． 紋波系數：≤0.5%
F． 帶載能力：
電流值 | 5A | 20A |
功率 | ≥75W | ≥300W |
G.輸出時間:
電流值 | ＜10A | 10A | 20A |
時間 | 長時間 | ≥100S | ≥20S |
3.交流電壓源
A． 通道數：9路
B． 幅值（RMS）：9*0～125V/相
C． 分辨率：4mV
D． 精度：2～125V：≤0.1%
E． 頻率：靜態：0～1000Hz
動態：0～3000Hz
分辨率：0.001Hz
精度：≤0.001Hz
F． 諧波畸變率：≤0.2%
G． 響應速度：<100μs
H． 帶載能力：
電壓值 | 57.735V | 125V |
功率 | ≥30VA | ≥80VA |
I． 輸出時間:
電壓值 | 0～125V |
時間 | 長時間 |
4.直流電壓源
A． 通道數：9路
B． 幅值：9*0～±176V/相
C． 分辨率：6mV
D． 精度：≤0.5%
E． 紋波系數：≤0.5%
F． 帶載能力：
電壓值 | 110V | 176V |
功率 | ≥50W | ≥80W |
G． 輸出時間:
電壓值 | 0～176V |
時間 | 長時間 |
暫態回放總存儲容量
容量：4千萬采樣點
（例如：采樣率為10000點/秒，10通道輸出，回放時間為400S。）
5.交流電流電壓源同步時間：≤10μs
6.交流電流電壓源相位控制
A. 變化范圍：-360°～+360°
B. 分辨率：0.05°
C. 精度：≤0.2°
D. 合閘角控制范圍：0°～+360°
E. 合閘角分辨率：0.05°
F. 合閘角精度：≤0.2°
7.輔助直流(選配)
A． 幅值：0～300V
B． 最大輸出功率：>100W
C． 分辨率：15mV
D． 精度：≤0.5%
E． 紋波系數：≤0.5%
8.開關量輸入輸出
A. 開關量輸入
數量：8對（10對開入選配）
輸入特性：自動識別空接點和帶電位，10～250VDC
分辨率：10μs
最大測量范圍：0.00001～999,999.999S
時間精度：≤0.1%
B. 開關量輸出（8對開出選配）
數量：4對
類型：空接點
繼電器開出數量：2對
交流斷開能力：5A，250VAC
直流斷開能力：0.5A,250VDC
快速開出數量：2對
直流斷開能力：0.1A,350VDC
9.功能
A. 測試方案
B. 任意測試
C. 常用繼電器（電流、電壓、時間、中間、低周、低壓、反時間、功率方向、差動等）
D. 線路保護（距離定值校驗、阻抗特性搜索、阻抗特性驗證、零序定值校驗、工頻變化量距離 定值校驗、整組測試、重合閘測試、模擬轉換性故障、檢無壓檢同期、精工電流、精工電壓、系統振蕩）
E. 變壓器保護（比率制動、6I比率制動、諧波制動、間斷角制動、差動整組、反時限過激磁保護）
F. 發電機保護（差動、失磁、勵磁）
G. 自動裝置（同期、備自投、快切）
H. 暫態回放
I. 狀態序列
10.其它
A． 供電電壓范圍：110～265VAC/110V～220VDC
B． 供電電壓頻率：45～65Hz
C． 使用溫度：-5～+50℃
D． 重量：15Kg
E． 尺寸：365*200*450mm
F． 接口：網口（用于聯機）；USB口（用于軟件升級、報告?zhèn)魉图癠SB鼠標、鍵盤接口）
11.選配件
A． 內置GPS模塊
B．IRIG-B接收
C．電量變送器校驗功能
D．輔助直流
E．電能表校驗功能
